Длиномеры Аэротест

Номер в ГРСИ РФ: 36604-07
Категория: Длиномеры
Производитель / заявитель: ЗАО "НПФ "Радио-Сервис", г.Ижевск
Скачать
36604-07: Описание типа СИ Скачать 254.3 КБ
Заказать
Поставщик: ООО ТК «Олдис»
Длиномеры Аэротест поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для использования в качестве показывающего прибора в установках и системах для пассивного, активного, статистического контроля линейных размеров, отклонений формы и расположения поверхностей, могут применяться во всех отраслях машиностроения и приборостроения, лабораториях научно-исследовательских институтов при изготовлении деталей точного машиностроения.

Информация по Госреестру

Основные данные
Номер по Госреестру 36604-07
Наименование Длиномеры
Модель Аэротест
Технические условия на выпуск РЛПА.401152.001 ТУ
Класс СИ 27.01
Год регистрации 2007
Страна-производитель  Россия
Примечание 12.09.2012 продлен срок свидетельства
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМС
Адрес центра 119361, г.Москва, Озерная ул., 46
Руководитель центра Кононогов Сергей Алексеевич
Телефон (8*095) 437-55-77
Факс 437-56-66
Информация о сертификате
Срок действия сертификата 12.09.2017
Номер сертификата 30097
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 748 п. 17 от 12.09.201213д2 от 27.12.07 п.51
Производитель / Заявитель

ЗАО "НПФ "Радио-Сервис", г.Ижевск

 Россия

426033, а/я 4579, ул.Пушкинская, 268, тел. (3412) 43-91-14, факс 43-92-63, www.radio-service.ru, E-mail: office@radio-service.ru

Поверка

Методика поверки / информация о поверке РЛПА. 401152.003 РЭ; РЛПА. 401152.004 РЭ; РЛПА. 401152.002 РЭ
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 89
Найдено поверителей 6
Успешных поверок (СИ пригодно) 89 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 29.03.2024

Поверители

Скачать

36604-07: Описание типа СИ Скачать 254.3 КБ

Описание типа

Назначение

Длиномеры «Аэротест» (далее длиномер) с комплектом измерительной оснастки предназначены для использования в качестве показывающего прибора в установках и системах для пассивного, активного, статистического контроля линейных размеров, отклонений формы и расположения поверхностей во всех отраслях машиностроения и приборостроения, лабораториях научно-исследовательских институтов при изготовлении деталей точного машиностроения.

Описание

Длиномер «Аэротест» представляет собой измерительный пневмоэлектронный прибор высокого давления манометрического типа дифференциальный со встроенным стабилизатором давления. Принцип действия длиномера основан на преобразовании величины измерительного давления воздуха, связанного с контролируемым размером, в электрический сигнал и далее в показания электрических отсчетных устройств. Измерение производится с помощью специальной измерительной оснастки (пневматических измерительных пробок, скоб и приспособлений).

Считывание результатов измерений производится в цифровом виде с цифровой шкалы, результатов контроля («Годно», «Брак») - по вертикальной дискретной световой шкале. Результат контроля определяется положением светящегося указателя относительно указателей границ рассортировки или срабатыванием предельных электрических контактов, установленных по границам поля допуска контролируемого размера.

Пневмоблок длиномера представляет собой измерительную систему состоящую из двух камер, разделенных между собой диафрагмой, на которой размещен пневмоэлектронный преобразователь. Воздух из пневмосети через фильтр, стабилизатор давления и входные сопла подается в обе камеры прибора. В первой камере (измерительной), присоединенной к соплам измерительной оснастки, устанавливается давление hu, соответствующее измеряемому размеру. Во второй камере (противодавления), присоединенной к регулятору противодавления, устанавливается постоянное давление Ип соответствующее его проходному сечению. Под действием разности давлений Ии - Ип диафрагма, разделяющая камеры прибора, прогибается, пневмоэлектронный преобразователь выдает электрический сигнал в блок обработки информации. Блок обработки информации формирует и отражает величину контролируемого размера в цифровом виде на цифровой шкале и в виде светящегося указателя на вертикальной световой шкале.

При работе в дифференциальных схемах, оба канала работают одновременно, контролируя давление в каждой ветви дифференциальной схемы по отдельности. Электрические сигналы датчиков обрабатываются по заданной программе в блоке обработки информации и выдаются на цифровые и вертикальные шкалы длиномера.

В длиномере предусмотрена возможность статистической обработки результатов контроля и передачи результатов на персональный компьютер.

Длиномер выпускается в трех модификациях: «Аэротест 1/10-200 Д» «Аэротест 1/10200 ДЦ», «Аэротест 2/10-200 ДЦ», отличающихся друг от друга числом измерительных каналов, диапазоном измерений, видом шкал. Базовая модель «Аэротест 2/10-200 ДЦ» является многоцелевой и может быть применена для решения практически любых задач. Длиномер имеет два автономных измерительных канала, связанных между собой только электрической связью через процессор. Каждый канал может использоваться как отдельный контрольноизмерительный прибор, так и в варианте совместного использования обоих каналов для измерения одного размера по сложной метрологической схеме. Отличие модификации «Аэротест 1/10-200 ДЦ» от базовой «Аэротест 2/10-200 ДЦ» состоит в том, что длиномер «Аэротест 1/ 10-200 ДЦ» имеет один канал и две шкалы: вертикальную световую и цифровую. Длиномер «Аэротест 1/Д» имеет один канал и только одну вертикальную шкалу.

В отличие от базовой модификации, при использовании длиномеров «Аэротест 1/10200 Д» и «Аэротест 1/10-200 ДЦ» в дифференциальных схемах, разность размеров дифференциальных ветвей определяется пневматически.

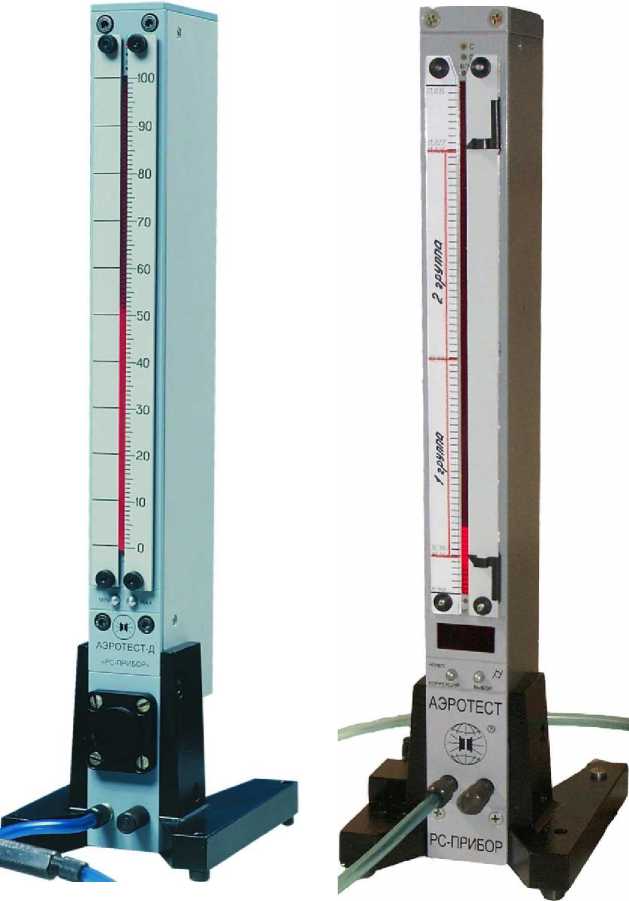

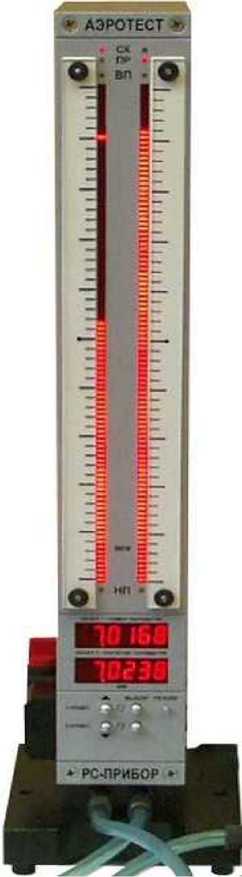

Рисунок 1 - Внешний вид длиномеров «Аэротест 1/10-200 Д», «Аэротест 1/10-200 ДЦ», «Аэротест 2/10-200 ДЦ»

Программное обеспечение

Программное обеспечение (ПО) микроконтроллера длиномеров «Аэротест», предназначено для функционирования в контроллере DD1 длиномера с целью получения сигнала об изменении давления в измерительной системе, его преобразования в цифровой код, для отображения на светодиодном экране, а также для хранения и вывода измеренных данных.

ПО счетчиков и измеренные данные защищены от непреднамеренных или преднамеренных изменений или удаления:

- порт программирования контроллера недоступен без вскрытия корпуса счётчика с обязательным повреждением пломб завода и поверительного клейма;

- контроллер DD1 является однократно программируемым, обеспечивающим невозможность изменения извне ПО и сохраняемых в памяти контроллера измеренных данных;

- при программировании контроллера DD1 устанавливаются биты, запрещающие чтение из памяти программ и энергонезависимой памяти;

ПО длиномеров защищено от изменений:

- отсутствием возможности изменения ПО счетчиков по интерфейсу, т.к. интерфейс счётчика, совмещённый с телеметрическим выводом однонаправленный, работающий только на передачу.

Идентификационные данные программного обеспечения, установленного в длинномерах, указаны в таблице

Таблица 1

Тип длиномера

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

«Аэротест 2/10-200 ДЦ»

ПО контроллера DD1

DC2_V6

v.2006

cfd7fa92a642f19e9c 1a81bda8e7fdc9

MD5

«Аэротест 1/10-200 ДЦ»

DC1_V6

v.1006

bd627e957e4375902 81ec234e843d3c5

«Аэротест 1/10-200 Д»

D_V6

v.0006

90417bf145b9ed38d ef7072774d03e07

Уровень защиты программного обеспечения оценивается как «С» согласно МИ 3286-2010.

Технические характеристики

Таблица 2

Технические характеристики

Модификация длиномера «Аэротест»

1/10-200 Д

1/10-200 ДЦ

2/10-200 ДЦ

Диапазон измерений, мкм

от 1

Ю до 200

Предел основной относительной погрешности, %

2,5

Размах показаний, %

1,2

Количество измерительных каналов

1

1

2

Количество шкал: - цифровых

-

1

2

- вертикальных световых

1

1

2

Количество страниц

-

10

8

Время установления показаний, с

от 0,3 до 2,0

Время установления рабочего режима, мин

15,0, не менее

Цифровая шкала:

- общее число отображаемых знаков

-

4

6

- цена деления, мкм

-

0,1

0,1

1,0

1,0

Технические характеристики

Мод длиноме

ификация ра «Аэротест»

1/10-200 Д

1/10-200 ДЦ

2/10-200 ДЦ

Вертикальная световая шкала:

- длина рабочего участка, мм

- количество дискрет

- цена деления одной дискреты, мкм

254

101 от 0,1 до 2,0

Рабочее давление, МПа (кгс/см2)

0,2 ±0,01 (2,0 ±0,1)

Наработка на отказ при вероятности безотказной работы 0,8, не менее, циклов

300 000,

Срок службы длинномера, лет

10, не менее

Количество портов интерфейса RS 232

-

-

1

Присоединительные размеры :

- вход пневмопитания - цанговое отверстие, диаметр, мм

- штуцер измерительной оснастки, диаметр/длина, мм

6 5,5/6

- загрязненность сжатого воздуха, класс по ГОСТ 17433: - чистота

- точка росы

1, не хуже

3, не хуже

Электропитание:

- напряжение, В

- частота, Гц

- потребляемая мощность, Вт

220 ±22

50 ±2

15, не более

Масса, кг

4,5

6,8

Габаритные размеры, мм

-длина,

-ширина,

-высота

150

124

447

150

120

449

Допускаемое изменение показаний при изменении давления в пневмосети от 0,4 до 0,6 МПа, %

1,2

Допускаемое изменение показаний при изменении напряжения в электросети питания в пределах (220±22) В, %

Допускаемое изменение показаний при вибрации в диапазоне частот от 5 до 25 Гц при амплитуде 0,35 мм, %

Максимальное напряжение радиопомех на сетевых зажимах и напряженность поля радиопомех длиномера по ГОСТ 29216, класс

А

Диапазон рабочих температур, °С

от + 5 до + 40

Температура, при которой производится поверка (калибровка), °С

20+1

Влажность воздуха, %, не более

80

Знак утверждения типа

наносится на заднюю панель длиномеров методом наклейки и на техническую документацию типографским способом.

Комплектность

Таблица 3

Наименование

Кол.

Длиномер «Аэротест»

1 шт.

Руководство по эксплуатации

1 шт.

Поставляется по требованию заказчика за отдельную плату

Приспособление для имитации измерительных зазоров

1 шт.

*Устройство подготовки сжатого воздуха “Festo Pneumatic”

1 шт.

Вставка плавкая

2 шт.

Трубка поливинилхлоридная

1,5 м

Шкала специальная накладная

1 шт.

Комплект входных сопел с диаметрами: 0,8; 1,0; 1,2; 1,5 мм

1 шт.

Приспособление для имитации измерительных зазоров. Руководство по эксплуатации

1 шт.

Приспособление для имитации измерительных зазоров. Паспорт.

1 шт.

*Возможна замена на “SMC Pneumatic” или “Camozzi”.

Поверка

осуществляется по документам по поверке в составе эксплуатационной документации на соответствующую модель РЛПА. 401152.003 РЭ; РЛПА. 401152.004 РЭ; РЛПА. 401152.002 РЭ, утвержденным ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2007 г.

Основные средства поверки:

-Приспособление для имитации измерительных зазоров РЛПА. 401262.044.

-Концевые меры эталонные 2-Н 05 ГОСТ 9038-90.

-Концевые меры эталонные 2-Н 12 ГОСТ 9038-90.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

МИ 2060-90 Рекомендация «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6 ...50 м и длин волн в диапазоне 0,2.. .50 мкм»

ГОСТ 13053 - 76 «Приборы и устройства пневматические ГСП. Общие технические условия»

ГОСТ 22261 - 94 «Средства измерений электрических и магнитных величин. Общие технические условия»

РЛПА. 401152.001 ТУ «Длиномер «Аэротест».
