Пробоотборники воздуха микробиологические RCS мод. RCS High Flow, RCS Isolator, RCS Plus
| Номер в ГРСИ РФ: | 43141-09 |
|---|---|
| Категория: | Пробоотборники |
| Производитель / заявитель: | Фирма "Merck KGaA", Германия |
| 43141-09: Описание типа СИ | Скачать | 159.6 КБ |
Для отбора проб воздуха при определении содержания микроорганизмов в анализируемом воздухе. Область применения: санитарно-гигиенический и технологический контроль воздушной среды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 43141-09 |
| Наименование | Пробоотборники воздуха микробиологические |
| Модель | RCS мод. RCS High Flow, RCS Isolator, RCS Plus |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 39 |
| Год регистрации | 2009 |
| Страна-производитель | Германия |
| Примечание | 30.10.2013 Внесены изменения - реорганизация фирмы |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 01.01.2015 |
| Номер сертификата | 38383 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1251 п. 01 от 30.10.201313д от 24.12.09 п.168 |
Производитель / Заявитель
Фирма "Merck KGaA", Германия
Германия
Landsteinerstrasse 5 63303 Dreieich, Post- fach 10 20 40 63266 Dreieich тел. +49 6103 801-0 факс +49 6103 801-130, www.biotest.de, E-mail: mail@biotest.de
Поверка
| Методика поверки / информация о поверке | МП 242-0872-2009 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 168 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 165 (98%) |
| Неуспешных поверок (СИ непригодно) | 3 (2%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 43141-09: Описание типа СИ | Скачать | 159.6 КБ |
Описание типа
Назначение
Пробоотборники воздуха микробиологические RCS модификаций RCS High Flow, RCS Isolator, RCS Plus предназначены для отбора проб воздуха при определении содержания микроорганизмов в анализируемом воздухе.
Описание
Конструктивно пробоотборники модификаций RCS High Flow и RCS Plus состоят из одного переносного блока, на торце которого расположен ротор, соединенный с приводом через магнитную муфту. Во всех модификациях вращающийся ротор с установленной в нем подложкой, из соображений безопасности, закрыт стальным защитным колпачком. Модификации имеют органы управления и индикации, расположенные на корпусе рядом с ручкой, что позволяет держать и управлять работой пробоотборника одной рукой.
Принцип действия пробоотборников воздуха микробиологических RCS основан на осаждении микроорганизмов воздуха на подложку с ячейками, заполненными питательной средой.
Отбор пробы осуществляется следующим образом: вращающийся ротор создает разрежение, в результате чего проба воздуха поступает через отверстия в крышке ротора в камеру ротора. В камере ротора под действием центробежной силы происходит осаждение микроорганизмов на подложку. Отбор пробы может осуществляться при любом пространственном расположении пробоотборника.
К данному типу пробоотборников воздуха микробиологических RCS относятся модификации RCS High Flow, RCS Isolator, RCS Plus. Модификации отличаются друг от друга нормированными метрологическими и техническими характеристиками.
Модификация RCS High Flow имеет два исполнения: стандартное и улучшенное, маркируемое дополнительным словом в наименовании модификации - «Touch». Исполнение «Touch» отличается от стандартного исполнения наличием сенсорного экрана управления и индикации и улучшенным ионно-литиевым аккумулятором.
Модификация RCS Isolator конструктивно состоит из 2-х блоков: блока управления и блока пробоотбора. Связь блоков между собой осуществляется посредством интерфейсного кабеля.
В базовый комплект поставки входит инфракрасный пульт для дистанционного управления пробоотборниками. Радиус действия до 10 м.
Питание пробоотборников осуществляется только от аккумуляторной батареи.
Время непрерывной работы от аккумуляторной батареи составляет не более 1 часа.
Для обеспечения обмена данными с внешними устройствами пробоотборники воздуха микробиологические RCS оснащены цифровым интерфейсом RS-232.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, указывается на наклейке, закрепленной на корпусе в цифровом обозначении.

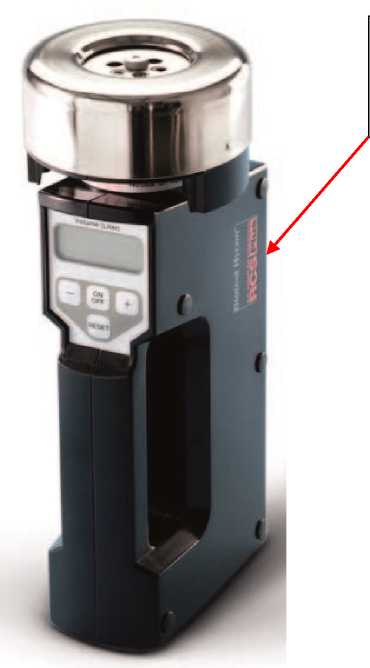

Общий вид средства измерений приведен на рисунке 1.
Место нанесения заводского номера и знака утверждения типа
а) RCS High Flow
б) RCS High Flow Touch
Место нанесения заводского номера и знака утверждения типа
в) RCS Isolator
Место нанесения заводского номера и знака утверждения типа
г) RCS Plus
Рисунок 1- Общий вид средства измерений
Программное обеспечение
Пробоотборники имеют встроенное программное обеспечение (ПО) «RCS». Разработанное изготовителем ПО предназначено для проведения измерений объёма воздушной пробы. ПО используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов измерений на внешние устройства и т.д.
К метрологически значимой части относится всё ПО.
ПО идентифицируется путём вывода на экран номера версии (идентификационного номера). Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1- Идентификационное данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RCS |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.01.5r |
|
Цифровой идентификатор ПО (контрольная сумма) |
0b6b9a57 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 |
Технические характеристики
Т а б л и ц а 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
RCS High Flow |
RCS Isolator |
RCS Plus | |
|
Диапазон измерений объема пробы воздуха, дм3 |
от 1 до 1500 |
от 1 до 1999 |
от 1 до 1999 |
|
Пределы допускаемой относительной погрешности, % |
±5 | ||
|
Номинальное значение объемного расхода пробы воздуха, дм3/мин |
100 |
100 |
50 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
RCS High Flow |
RCS Isolator |
RCS Plus | ||
|
Г абаритные размеры, мм, не более - длина |
320 |
блок управления 350 |
блок пробоотбора 210 |
300 |
|
- ширина |
130 |
140 |
110 |
130 |
|
- высота |
110 |
40 |
110 |
110 |
|
Масса (с батареей), кг, не более |
1,5 |
2,6 |
1,5 | |
|
Параметры электрического питания: - номинальное напряжение элемента питания, В |
10,8 |
12 |
7,2 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
RCS High Flow |
RCS Isolator |
RCS Plus | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +5 до +40 от 40 до 80 | ||
|
Наработка на отказ, ч, не менее |
6000 | ||
|
Средний срок службы, лет |
6 | ||
Знак утверждения типа
наносится на корпус пробоотборника с помощью наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пробоотборник воздуха микробиологический RCS |
RCS High Flow или RCS Isolator или RCS Plus |
1 шт. |
|
Комплект ЗИП |
_ |
1 шт. |
|
Методика поверки |
МП-242-0872-2009 |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в п. «Принцип работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Стандарт предприятия фирмы «Merck KGaA», Германия.
