Трансформаторы тока ТОГФ-110

Номер в ГРСИ РФ: 44640-11
Категория: Трансформаторы
Производитель / заявитель: ООО "ЗЭТО - Газовые Технологии", г.Великие Луки
Скачать
44640-11: Описание типа СИ Скачать 572.2 КБ
Свидетельство об утверждении типа СИ Открыть ...
Заказать
Поставщик: ООО "ЭТК "Оникс"
Трансформаторы тока ТОГФ-110 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для передачи сигнала измерительной информации измерительным приборам и устройством защиты и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 110 кВ. Область применения: электроэнергетика.

Информация по Госреестру

Основные данные
Номер по Госреестру 44640-11
Наименование Трансформаторы тока
Модель ТОГФ-110
Технические условия на выпуск ТУ 3414-086-49040910-2010 (ИВЕЖ.671214.001 ТУ)
Класс СИ 34.01.01
Год регистрации 2011
Страна-производитель  Россия
Примечание Взамен № 44640-10
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМС
Адрес центра 119361, г.Москва, Озерная ул., 46
Руководитель центра Кононогов Сергей Алексеевич
Телефон (8*095) 437-55-77
Факс 437-56-66
Информация о сертификате
Срок действия сертификата 18.05.2016
Номер сертификата 42612
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 2245 от 18.05.11 п.31
Производитель / Заявитель

ООО "ЗЭТО - Газовые Технологии", г.Великие Луки

 Россия

182100, Псковской обл., пр-т Октябрьский, 79. Тел: +7 (81153) 5-17-96; факс 6-38-45

Поверка

Методика поверки / информация о поверке ГОСТ 8.217-03
Межповерочный интервал / Периодичность поверки 6 лет
Зарегистрировано поверок 343
Найдено поверителей 28
Успешных поверок (СИ пригодно) 343 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

44640-11: Описание типа СИ Скачать 572.2 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Трансформаторы тока серии ТОГФ-110 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений и устройством защиты и управления в открытых и закрытых распределительных устройствах переменного тока частоты 50 Гц на номинальное напряжение 110 кВ.

Область применения: электроэнергетика.

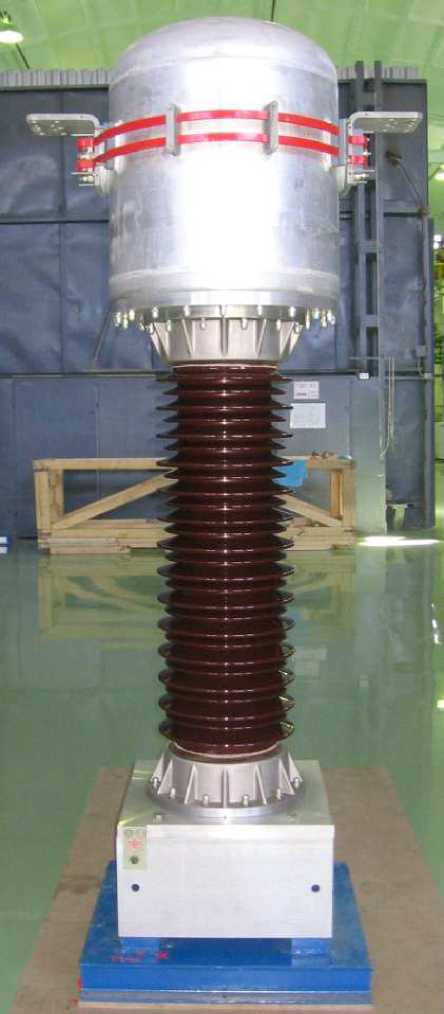

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.

Первичная обмотка трансформаторов тока состоит из блоков переключения первичной обмотки, внутренних стержней, наружных токоведущих шин. При изменении положения перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного тока (или количество витков первичной обмотки). Минимальному коэффициенту трансформации будет соответствовать положение перемычек, при котором ток от вывода Л1 до Л2 будет протекать через все токоведущие части последовательно, максимальному - при котором ток будет только через внутренние токоведущие стержни.

Блок вторичных обмоток закреплен на стойке, крепящейся к основанию трансформатора тока. Внутри стойки пропущены провода вторичных обмоток.

Элементы первичной обмотки закреплены на резервуаре, который закреплен на фарфоровой покрышке, установленной на основании трансформаторов.

В качестве главной изоляции в трансформаторах тока серии ТОГФ-110 применяется элегаз. Параметры элегаза контролируются сигнализатором плотности с температурной компенсацией.

На основании трансформаторов установлен обратный клапан для подкачки элегаза.

Для защиты резервуара от разрыва при превышении внутреннего давления (например, при избыточном заполнении газом или внутреннем дуговом перекрытии) в верхней части резервуара расположен защитный узел с мембраной для сброса аварийного давления. Предохранительная мембрана типа MX, размер 100 мм, давление срабатывания (от 0,8 до 1,0) МПа ((от 8 до 10) кгс/см2).

На основании трансформаторов размещена табличка технических данных. Содержание таблички соответствует ГОСТ 7746-2001.

Выводы вторичных обмоток помещены в клеммную коробку, закрываемую пломбируемой скобой.

Рабочее положение трансформаторов в пространстве - вертикальное.

Трансформаторы имеют климатическое исполнение и категории размещения УХЛ1 и УХЛ1* по ГОСТ 15150-69.

Трансформаторы тока выпускаются в следующих типоисполнениях:

Обозначение по конструкторской документации

Обозначение типоисполнения

Длина пути утечки, см не менее

ИВЕЖ.671214.001

ТОГФ-110П*УХЛ1*

285

-01

ТОГФ-110ШУХЛ1*

315

-02

ТОГФ-110ГУУХЛ1*

400

-03

ТОГФ-110П*УХЛ1

285

-04

ТОГФ-110ШУХЛ1

315

-05

ТОГФ-110ГУУХЛ1

400

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование параметров

Значение

Номинальное напряжение ином, кВ

110

Наибольшее рабочее напряжение, кВ

126

Испытательное напряжение промышленной частоты, кВ

230

Испытательное напряжение полного грозового импульса, кВ

450

Номинальная частота, Г ц

50

Ряды номинальных первичных токов, 11ном, А:

- трансформаторов тока с возможностью изменения числа витков первичной обмотки 1)

- трансформаторов тока без возможности изменения числа витков первичной обмотки

50-100-200;

75-150-300;

100-200-400;

150-300-600;

200-400-800;

300-600-1200;

400-800-1600;

500-1000-2000;

750-1500-3000

800; 1000; 1200;

1500; 2000; 3000; 4000

Номинальный вторичный ток (варианты исполнения) 12ном, А

1 и 5

Количество вторичных обмоток,: 2) - для измерений - для защиты

1; 2

3; 4; 5

Классы точности вторичных обмоток для измерений

0,2S; 0,5S; 0,2; 0,5

Классы точности вторичных обмоток для защиты

5Р; 10Р

Номинальная вторичная нагрузка при cos^2 = 0,8, В^А:

3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100

Номинальная предельная кратность вторичных обмоток для защиты Кном

10; 20; 30; 40

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета Кбном

5; 10; 15

Ток термической стойкости (в скобках указаны значения для трансформаторов тока без возможности изменения числа витков первичной обмотки) 1Т, кА

43) 254) 31,55) 406) (63)7)

Наименование параметров

Значение

Ток электродинамической стойкости (в скобках указаны значения для трансформаторов тока без возможности изменения числа витков первичной обмотки) 1д, кА

103) 644)

805) 1026) (160)7)

Время протекания тока термической стойкости, с

1; з

Максимальный кажущийся заряд единичного частичного разряда, пКл, не более

10

Объем газа в трансформаторах тока, дм3

188

Масса газа в трансформаторе тока при давлении заполнения, кг - элегаз для УХЛ1*

- смесь элегаза (SF6) и азота (N) для УХЛ1

4,5 элегаз - 2,5; азот - 0,4

Номинальное давление (давление заполнения) элегаза или смеси газов при температуре плюс 20 °С, МПа абс. (кгс/см2)

0,34 (3,4)

Утечка газа в год, % от массы газа, не более

0,5

Средний срок службы, лет не менее

40

Габаритные размеры, (высотахдлинахширина), мм

2380x1030x647

Масса в заполненном элегазом состоянии, кг

480 ± 30

Верхнее рабочее значение температуры окружающего воздуха, °С

плюс 40

Нижнее рабочее значение температуры окружающего воздуха, °С - для УХЛ1*

- для УХЛ1

минус 55 минус 60

Высота установки над уровнем моря, м, не более

1000

1) Три значения номинального первичного тока за счет переключения на первичной обмотке.

2) Вторичные обмотки могут иметь ответвление необходимое для требуемого значения номинального первичного тока.

3) При включении трансформаторов тока на первичные токи 50-150 А ток электродинамической стойкости 10 кА, ток термической стойкости 4 кА.

4) При включении трансформаторов тока на первичные токи 200-500 А ток электродинамической стойкости 64 кА, ток термической стойкости 25 кА.

5) При включении трансформаторов тока на первичные токи 600-800 А ток электродинамической стойкости 80 кА, ток термической стойкости 31,5 кА.

6) При включении трансформаторов тока на первичные токи 1000-2000 А ток электродинамической стойкости 102 кА, ток термической стойкости 40 кА.

7) При включении трансформаторов тока на первичные токи 3000 и 4000 А ток электродинамической стойкости 160 кА, ток термической стойкости 63 кА.

Знак утверждения типа

Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.

Комплектность

Таблица 2 - Комплектность

№ п/п

Наименование

Количество, шт.

Примечание

1

Трансформатор тока

1

2

Паспорт

1

3

Руководство по эксплуатации трансформатора тока

1

Одно на партию из 3 трансформаторов, поставляемых в один адрес

4

Руководство по эксплуатации сигнализатора давления

1

Одно на партию трансформаторов, поставляемых в один адрес

Поверка

осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05), прибор сравнения КТ-01, магазин нагрузок МР 3027 (± 4 %).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ИВЕЖ.671214.001 РЭ.

Нормативные документы

1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

4. ТУ 3414-086-49040910-2010 (ИВЕЖ.671214.001 ТУ) Трансформаторы тока серии ТОГФ-110. Технические условия.

Рекомендации к применению

- «осуществление торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»);

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
