Счетчики импульсов - адаптеры периферии с функциями сбора и передачи данных АП-9

ALL-Pribors default picture
Номер в ГРСИ РФ: 46756-11
Производитель / заявитель: ООО "ТБН Энергосервис", г.Москва
Скачать
46756-11: Описание типа СИ Скачать 482.6 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Счетчики импульсов - адаптеры периферии с функциями сбора и передачи данных АП-9 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для подсчета количества электрических импульсов, поступающих от приборов учета с импульсным выходом и сбора данных с приборов учета, имеющих цифровой интерфейс RS-485 или CAN.

Информация по Госреестру

Основные данные
Номер по Госреестру 46756-11
Наименование Счетчики импульсов - адаптеры периферии с функциями сбора и передачи данных
Модель АП-9
Технические условия на выпуск ТУ 4237-026-42968951-2010
Класс СИ 35.11
Год регистрации 2011
Страна-производитель  Россия
Центр сертификации СИ
Наименование центра ГЦИ СИ Ростест-Москва
Адрес центра 117418, г.Москва, Нахимовский пр-т, 31
Руководитель центра Бас Виталий Николаевич
Телефон (8*095) 332-67-77
Факс 124-99-96
Информация о сертификате
Срок действия сертификата 29.04.2016
Номер сертификата 42554
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 2016 от 29.04.11 п.27
Производитель / Заявитель

ООО "ТБН Энергосервис", г.Москва

 Россия

105066, ул.Доброслободская, 6, Тел./факс (495) 789-90-75 (103055, Новосущевский пер., 6, стр.2, тел. 973-00-19, 978-80-47. 2-й Вышеславцев пер., 17, стр.2), 123060, 1-ый Волоколамский пр-д, д.10, стр.5, www.tbnenergo.ru

Поверка

Методика поверки / информация о поверке МП 46756-11
Межповерочный интервал / Периодичность поверки 3 года
Актуальность информации 24.03.2024

Поверители

Скачать

46756-11: Описание типа СИ Скачать 482.6 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Счетчики импульсов - адаптеры периферии с функциями сбора и передачи данных АП-9, предназначены для подсчета количества электрических импульсов, поступающих от приборов учета с импульсным выходом и сбора данных с приборов учета, имеющих цифровой интерфейс RS-485 или CAN.

Описание

Принцип действия счетчиков импульсов - адаптеров периферии с функциями сбора и передачи данных АП-9 основан на выполнении подсчета импульсов с нарастающим итогом по каждому измерительному каналу, первичной обработке, хранении данных при отключении электропитания, передаче данных и служебной информации по интерфейсам RS-485 и USB во внешние системы.

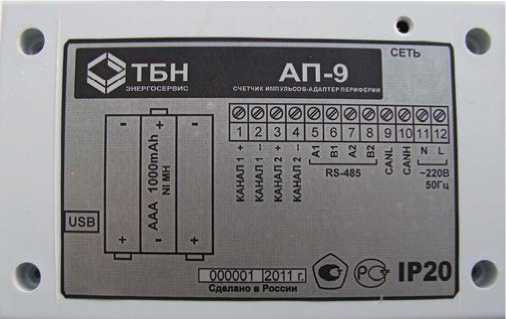

Счетчики импульсов - адаптеры периферии с функциями сбора и передачи данных АП-9 состоят из узла питания, батарейного отсека для элементов питания NIMN типа ААА, блока счета импульсов, преобразователей последовательного интерфейса RS-485 и USB.

Устройства сбора и передачи данных изготавливаются в следующих исполнениях:

АП-9-Х

2И - модификация с 2 импульсными каналами 8И - модификация с 8 импульсными каналами М - сервисный блок АП-Мастер

Программное обеспечение

Программное обеспечение, встроенное в счетчики импульсов - адаптеры периферии с функциями сбора и передачи данных АП-9, выполняет следующие функции:

- подсчет импульсов, поступающих от приборов с импульсным выходом;

- хранение данных в энергонезависимой памяти;

- контроль несанкционированного доступа к клеммам для подключения входных цепей числоимпульсного интерфейса прибора учета (При снятии крышки корпуса формируется признак вскрытия корпуса.);

- передачу данных и служебной информации по интерфейсам RS-485 и USB во внешние системы.

Программное обеспечение, установленное на ПК, выполняет функции:

- отображение количества подсчитанных импульсов;

- сервисные настройки;

- отображение текущего значения признака вскрытия корпуса;

- отображение идентификационного (серийного) номера.

Таблица 1- Идентификационные данные программного обеспечения

Наименование

ПО

Идентификационное наименование ПО

Номер версии ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

Микропрограмма

АП-9-2И

Ap9_2i_01_01 .hex

01.01

8AA5D4B98465281C7 F8938689568AA1F66 F7F534DFFD065C10F 9FE4B0CBD1178

ГОСТ Р

34.11-94

Микропрограмма

АП-9-8И

Ap9_8i_01_01 .hex

01.01

76D39341D982E9DF6 9558FD3561379AE88 6F8BEC206D6DDE5D D7FF3BC4A8C70E

ГОСТ Р

34.11-94

Конфигурация и мониторинг АП-9

Ap9.exe

1.01

1F25FF6AA84C89EF4 B229DFEA620B837F3 4A6D4C6A191C42AB 08CC6E17042766

ГОСТ Р

34.11-94

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010

Технические характеристики

Таблица 2 - Метрологические и технические характеристики средства измерений

Наименование параметра

Значение

Количество каналов учета, в зависимости от исполнения, шт.

2 или 8

Диапазон подсчета импульсов, имп.

0 - 232

Пределы допускаемой относительной погрешности счета импульсов, %

±0,01

Частота следования входных импульсов, Г ц

до 50

Минимальная длительность входных импульсов, мс

1

Интерфейс выдачи измеренных значений

RS-485 или CAN

Напряжение питания переменного тока, В

187...242

Ток потребления, мА, не более

0,5

Потребляемая мощность, Вт, не более

3,0

Габаритные размеры, мм, не более

127x84x30

Масса, кг, не более

0,4

Средняя наработка на отказ, часов, не менее

30000

Средний срок службы, лет, не менее

12

Степень защиты оболочки по ГОСТ 14254-96

IP 20

Продолжение таблицы

Сохранение работоспособности при работе от встроенной аккумуляторной батареи в случае отключения напряжения питания в течение, ч, не менее

48

Условия эксплуатации:

- температура окружающей среды, °С;

- относительная влажность, %;

- атмосферное давление, кПа

от минус 40 до +70 до 95 от 84,0 до 106,7

Знак утверждения типа

наносят на шильдик корпуса средства измерений и титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

№ п/п

Наименование

Обозначение

Количество

1

Электронный блок

АП-9

1 шт.

3

Руководство по эксплуатации

РЭ 4237-026-42968951-2010

1 экз.

4

Паспорт

ПС 4237-026-42968951-2010

1 экз.

5

Методика поверки

1 экз.

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Счетчики импульсов - адаптеры периферии с функциями сбора и передачи данных АП-9» РЭ 4237-026-42968951-2010.

Поверка

осуществляется по документу «Счетчики импульсов - адаптеры периферии с функциями сбора и передачи данных АП-9. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «Ростест-Москва» 12 января 2011 года.

При поверке применяются следующие средства измерений:

- частотомер электронно-счетный Ч3-88, счет числа импульсов от 1 до 50000;

- генератор сигналов низкочастотный Г3-131, частота следования импульсов 50 Гц, напряжение 5 В.

Нормативные документы

ТУ 4237-026-42968951-2010 «Счетчики импульсов - адаптеры периферии с функциями сбора и передачи данных АП-9. Технические условия».

ГОСТ 8.129-99 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
