Манометры показывающие деформационные MB100

ALL-Pribors default picture
Номер в ГРСИ РФ: 47962-11
Категория: Манометры
Производитель / заявитель: Фирма "Silhorko-Eurowater A/S", Дания
Скачать
47962-11: Описание типа СИ Скачать 449.6 КБ
Свидетельство об утверждении типа СИ Открыть ...
Заказать
Поставщик: ООО НПО «ЮМАС»
Манометры показывающие деформационные MB100 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерений избыточного давления жидкостей и газов.

Информация по Госреестру

Основные данные
Номер по Госреестру 47962-11
Наименование Манометры показывающие деформационные
Модель MB100
Технические условия на выпуск тех.документация фирмы
Класс СИ 30
Год регистрации 2011
Страна-производитель  Дания
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМ
Адрес центра 198005, г.С.-Петербург, Московский пр., 19
Руководитель центра Ханов Николай Иванович
Телефон (8*812) 251-76-01
Факс 113-01-14
Информация о сертификате
Срок действия сертификата . .
Номер сертификата 44132
Тип сертификата (C - серия/E - партия) Е
Дата протокола Приказ 5370 от 14.10.11 п.02
Производитель / Заявитель

Фирма "Silhorko-Eurowater A/S", Дания

 Дания

Aarhusvej 79, Stilling, DK-8660 Skanderborg тел. +45 86 57 12 22 факс +45 86 57 24 86

Поверка

Методика поверки / информация о поверке МИ 2124-90
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 26
Найдено поверителей 6
Успешных поверок (СИ пригодно) 26 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 24.03.2024

Поверители

Скачать

47962-11: Описание типа СИ Скачать 449.6 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Манометры показывающие деформационные MB 100 (далее по тексту - манометры) предназначены для измерений избыточного давления жидкостей и газов.

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента манометров.

Основным узлом измерительной системы манометров является трубчатая пружина. При возрастании давления пружина разгибается и перемещение её свободного конца с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра.

Внешний вид манометра приведен на рисунке 1.

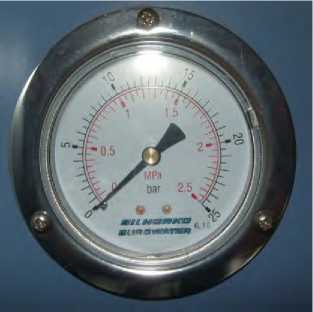

Рисунок 1. Манометр показывающий деформационный MB 100

Технические характеристики

Метрологические и технические характеристики приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение характеристики

Диапазон измерений, МПа (бар)

от 0 до 1 (от 0 до10) от 0 до 2,5 (от 0 до 25)

Пределы допускаемой основной приведенной погрешности, % от диапазона измерений

±1,6

Вариация показаний, % от диапазона измерений

1,0

Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений

±0,4

Предельная допустимая перегрузка избыточным давлением, % от верхнего предела измерений

25

Номинальный диаметр циферблата, мм

100

Г абаритные размеры, мм, не более

- диаметр корпуса

- ширина корпуса

99

30

Масса, кг, не более

0,2

Средний срок службы, лет

8

Условия эксплуатации:

Диапазон рабочих температур окружающего воздуха, °С              от минус 20 до 60

Атмосферное давление, кПа                                          от 84 до 106,7

Относительная влажность воздуха, %                               до 95

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус или циферблат манометров.

Комплектность

В комплект поставки входят:

Манометр - 1 шт.

Руководство по эксплуатации - 1 экз.

Поверка

осуществляется по МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Сведения о методах измерений

Сведения о методе измерений приведены в документе «Манометры показывающие деформационные MB 100. Руководство по эксплуатации».

Нормативные документы

1 ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная пове-роч-ная схема для средств измерений избыточного давления до 250 МПа».

3 МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

4 Техническая документация фирмы «Silhorko-Eurowater A/S», Дания.

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта.
