Клещи токоизмерительные ручные FLUKE 317 и FLUKE 319

Номер в ГРСИ РФ: 49917-12
Производитель / заявитель: Фирма "Fluke Corporation", США
Скачать
49917-12: Описание типа СИ Скачать 538 КБ
Свидетельство об утверждении типа СИ Открыть ...
Заказать
Поставщик: ООО ТК «Олдис»
Клещи токоизмерительные ручные FLUKE 317 и FLUKE 319 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Клещи токоизмерительные ручные FLUKE 317 и FLUKE 319 (далее клещи) предназначены для измерения частоты, переменного и постоянного тока без разрыва токовой цепи, переменного и постоянного напряжения и электрического сопротивления постоянному току.

Информация по Госреестру

Основные данные
Номер по Госреестру 49917-12
Наименование Клещи токоизмерительные ручные
Модель FLUKE 317 и FLUKE 319
Год регистрации 2012
Страна-производитель  США
Информация о сертификате
Срок действия сертификата 18.05.2017
Номер сертификата 46504
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 354 п. 16 от 18.05.2012
Производитель / Заявитель

Фирма "Fluke Corporation", США

 США

Поверка

Методика поверки / информация о поверке ГОСТ 8.366-79,МИ 1202-86,ГОСТ 8.497-83МИ 2159-91
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 6974
Найдено поверителей 160
Успешных поверок (СИ пригодно) 6893 (99%)
Неуспешных поверок (СИ непригодно) 81 (1%)
Актуальность информации 29.03.2024

Поверители

Скачать

49917-12: Описание типа СИ Скачать 538 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Клещи токоизмерительные ручные FLUKE 317 и FLUKE 319 (далее клещи) предназначены для измерения частоты, переменного и постоянного тока без разрыва токовой цепи, переменного и постоянного напряжения и электрического сопротивления постоянному току.

Описание

Клещи, внешний вид которых показан на рисунке 1, представляют собой многофункциональный цифровой портативный электроизмерительный прибор. Принцип действия клещей при измерении тока основан на измерении магнитного потока, создаваемого измеряемым током. Для измерения токонесущий провод охватывается ферромагнитным сердечником, в котором создается магнитное поле, пропорциональное измеряемому току и измеряемое датчиком, закрепленным на сердечнике.

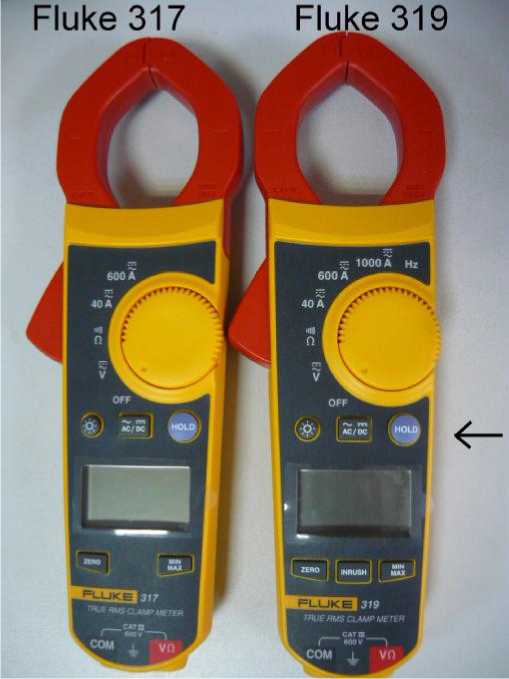

Рисунок 1 - Внешний вид клещей, стрелкой показано место нанесения знака утверждения типа.

Для измерения напряжения и сопротивления клещи имеют двухпроводной измерительный вход.

Принцип действия клещей основан на преобразовании входных аналоговых сигналов от измерителя магнитного поля или с измерительного входа в цифровую форму быстродействующим АЦП. Результаты измерений отображаются на жидкокристаллическом дисплее.

Клещи выпускаются в виде двух моделей Fluke 317 и Fluke 319, которые отличаются друг от друга тем, что модель Fluke 319 позволяет производить измерения силы переменного тока в диапазоне от 0 до 1000 А, силы постоянного тока в диапазоне от минус 1000 до 1000 А, частоты переменного тока в диапазоне от 5 до 500 Гц.

На передней панели клещей расположены: жидкокристаллический дисплей, переключатель режимов измерений, клавиши подсветки дисплея, переключателя постоянно-го/переменного тока, удержания показаний, установки нуля, включения режима измерения пускового тока (для модели FLUKE 319) и просмотра максимальных, минимальных и средних значений измеряемых величин за время измерения.

Питание клещей осуществляется от трех стандартных элементов питания размера ААА.

Технические характеристики

Основные метрологические и технические характеристики клещей приведены в таблицах 1 - 7

Таблица 1 - Измерение напряжения постоянного тока

Диапазон, В

Разрешение, В

Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С

Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С

от минус 600 до 600

0,1

± (1 %U + 0,4 В)

10 % от основной погрешности на 1°С

Примечание - U - показания клещей

Таблица 2 - Измерение напряжения переменного тока

Диапазон, В

Разрешение, В

Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С

Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С

от 0 до 600

0,1

± (1,5 %U + 0,5 В)

10 % от основной погрешности на 1°С

Примечание

1 U - показания клещей

2 Значения погрешности определены для значений измеряемых величин в диапазоне от 5

до 100 % от диапазона измерения клещей.

Таблица 3 - Измерение силы переменного тока

Диапазон, А

Разрешение, А

Частота измеряемого тока, Гц

Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С

Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С

от 0 до 40

0,01

от 50 до 60

± (1,6 %I + 0,06 А)

10 % от основной погрешности на 1°С

от 60 до 500

± (2,5 %I + 0,08 А)

от 0 до 600

0,1

от 50 до 60

± (1,5 %I + 0,5 А)

от 60 до 500

± (2,5 %I + 0,5 А)

(от 0 до 1000)

1

от 50 до 60

± (1,5 %I + 5 А)

от 60 до 500

± (1,5 %I + 5 А)

Примечание

1     I- показания клещей

2      Измерения на диапазоне, указанном в скобках, доступны только в модели Fluke 319

3     Значения погрешности определены для значений измеряемых величин в диапазоне от 5

до 100 % от диапазона измерения клещей.

Лист № 3

Всего листов 4

Таблица 4 - Измерение силы постоянного тока_____________________________________

Диапазон, А

Разрешение, А

Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С

Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С

от 0 до 40

0,01

± (1,6 %I + 0,06 А)

10 % от основной погрешности на 1°С

от 0 до 600

0,1

± (1,5 %I + 0,5 А)

(от 0 до 1000)

1

± (1,5 %I + 5 А)

Примечание

1     I- показания клещей

2     Измерения на диапазоне, указанном в скобках, доступны только в модели Fluke 319

Таблица 5 - Измерение электрического сопротивления

Диапазон, Ом

Разрешение, Ом

Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С

Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С

от 0 до 400

0,1

± (1 %R + 0,5 Ом)

10 % от основной погрешности на 1°С

от 0 до 4000

1

± (1 %R + 5 Ом)

Примечание - R- показания клещей

Таблица 6 - Измерение частоты переменного тока

Диапазон, Гц

Разрешение, Гц

Пределы допускаемой основной погрешности при температуре окружающего воздуха (23 ± 5)°С

Температурный коэффициент для температуры окружающего воздуха: от минус 10 до 18°С и от 28 до 50°С

от 5 до 500

0,1

± (0,5 %F + 0,5 Гц)

10 % от основной погрешности на 1°С

Примечание

1     Данный тип измерений доступен только в модели Fluke 319

2     F- показания клещей

Таблица 7

Наименование характеристики

Значение

Время интеграции броска тока, мс

100

Рабочие условия эксплуатации: диапазон рабочих температур, °С относительная важность при температуре 50°С, %

от минус 10 до 50

45

Г абаритные размеры(длина х ширина х высота), мм

234 x 74 x 34,8

Масса (не более), г

384 (включая элементы питания)

Знак утверждения типа

Знак утверждения типа наносится в виде наклейки на боковую часть корпуса клещей в соответствии с рисунком 1, а также типографским методом на титульные листы эксплуатационной документации.

Комплектность

В комплект поставки входят:

клещи                                                  - 1шт.;

мягкий футляр                                     - 1шт.;

три элемента питания ААА (установлены)          - 1шт.;

руководство пользователя                           - 1шт.;

измерительные провода                            - 1 комплект.

Поверка

осуществляется в соответствии с документами: ГОСТ 8.366-79 «ГСИ. Омметры цифровые. Методы и средства поверки», МИ 1202-86 «ГСИ. Приборы преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки», ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки», МИ 2159-91 «Амперметры непосредственного включения клещи электроизмерительные переменного тока свыше 25 А. Методика поверки».

Основное оборудование, необходимое для поверки:

- прибор для поверки вольтметров В1-28, диапазон воспроизведения напряжения постоянного тока от 0,1 В до 1000 В, пределы допускаемой относительной погреш- ности ± (0.0044 + 0.001)%; диапазон воспроизведения напряжения переменного тока от 0,1 В до 1000 В, пределы допускаемой относительной погрешности ± (0,1 + 0,015) %; диапазон воспроизведения силы переменного тока от 10-9 А до 2 А, пределы допускаемой относительной погрешности ± (0.07 + 0,01) %; диапазон воспроизведе- ния силы постоянного тока от 10-9 А до 2 А, пределы допускаемой относительной погрешности ± (0,025 + 0,003) %;

- калибратор многофункциональный с микропроцессорным управлением МП3001, диапазон калиброванных токов от 10-9 А до 30 А, пределы допускаемой относитель- ной погрешности ± (0,5 + 0,006) %;

- мера электрического сопротивления постоянного тока многозначная Р3026-2. Класс точности 0,005/1,540-6, диапазон воспроизводимых сопротивлений от 0,01 Ом до 11 кОм;

- трансформатор тока класс точности 0,05;

- амперметр Д590/10, класс точности 0,1.

Сведения о методах измерений

Клещи токоизмерительные ручные FLUKE 317 и FLUKE 319. Руководство пользователя.

Нормативные документы

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые, напряжения, тока, сопротивления. Общие технические условия и методы испытаний»;

Документация фирмы-изготовителя.

Рекомендации к применению

Рекомендуется к применению вне сферы государственного регулирования обеспечения единства измерений.
