Аппаратура геодезическая спутниковая Leica GS10, Leica GS15
| Номер в ГРСИ РФ: | 61947-15 |
|---|---|
| Производитель / заявитель: | Фирма "Leica Geosystems AG", Швейцария |
| 61947-15: Описание типа СИ | Скачать | 120.6 КБ |
Аппаратура геодезическая спутниковая Leica GS10, Leica GS15 предназначена для измерений координат (приращений координат) точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 61947-15 |
| Наименование | Аппаратура геодезическая спутниковая |
| Модель | Leica GS10, Leica GS15 |
| Срок свидетельства (Или заводской номер) | 23.10.2020 |
Производитель / Заявитель
Компания "Leica Geosystems AG", Швейцария
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 2458 |
| Найдено поверителей | 32 |
| Успешных поверок (СИ пригодно) | 2444 (99%) |
| Неуспешных поверок (СИ непригодно) | 14 (1%) |
| Актуальность информации | 18.04.2024 |
Поверители
Скачать
| 61947-15: Описание типа СИ | Скачать | 120.6 КБ |
Описание типа
Назначение
Аппаратура геодезическая спутниковая Leica GS10, Leica GS15 предназначена для измерений координат (приращений координат) точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Описание
Аппаратура геодезическая спутниковая Leica GS10, Leica GS15 (далее - Leica GS10, Leica GS15) - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно Leica GS10 представлена модульной системой, в состав которой входят приемник и геодезическая спутниковая антенна. Конструкция Leica GS15 - это моноблок, который объединяет спутниковую геодезическую антенну и приемник.
Управление Leica GS10, Leica GS15 осуществляется либо с помощью панели управления, либо при помощи полевого контроллера или web-интерфейса. Принимаемая со спутников информация записывается на SD карту объемом до 1 Гбайт. В Leica GS10, Leica GS15 установлены заменяемые Li-Ion аккумуляторы питания.
На верхней панели Leica GS10 расположена панель управления, которая включает в себя кнопку питания для включения/выключения приемника и функциональную кнопку, а также светодиодные индикаторы: индикатор беспроводного соединения, индикатор RTK Base и индикатор RTK Rover. Индикатор накопления данных, индикатор положения и индикатор питания представлены на передней панели.
На передней панели Leica GS10 также расположены следующие порты и разъемы:
- LEMO порт с восьмиштырьковым разъемом питания, ввода/вывода данных, удаленного интерфейса;
- LEMO порт с пятиштырьковым разъемом для подключения внешнего источника питания;
- порт с разъемом TNC для подключения внешней спутниковой геодезической антенны;
- LEMO порт с восьмиштырьковым разъемом для подключения контроллера или удаленного интерфейса;
- LEMO порт с восьмиштырьковым разъемом ввода/вывода данных, ввода/вывода удаленного интерфейса;
- два отсека для аккумуляторов питания, в одном из которых находится слот для установки SD карты памяти.
В нижней части Leica GS15 расположены кнопка питания для включения/выключения приемника и функциональная кнопка, а также светодиодные индикаторы: индикатор беспроводного соединения, индикатор накопления данных, индикатор положения, индикатор питания, индикатор RTK Base и индикатор RTK Rover.
Также в нижней части Leica GS15 представлены следующие порты и разъемы:
- LEMO порт с восьмиштырьковым разъемом питания, ввода/вывода данных;
- LEMO порт с восьмиштырьковым разъемом ввода/вывода данных, ввода/вывода удаленного интерфейса;
- отсек для RTK устройства и порт RS232 с пятнадцатиштырьковым разъемом для подключения внешнего радиомодема;
- порт с QN разъемом для подключения внешней радио антенны;
- два отсека для аккумуляторов питания, в одном из которых находится слот для установки SD карты памяти.

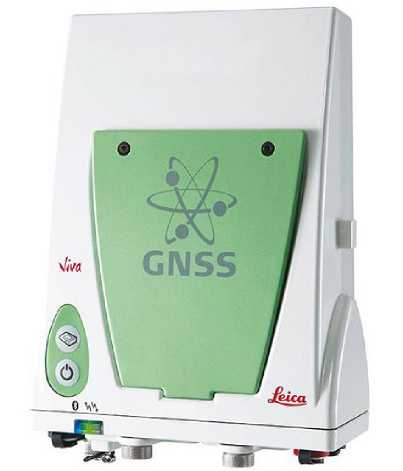

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой Leica GS10

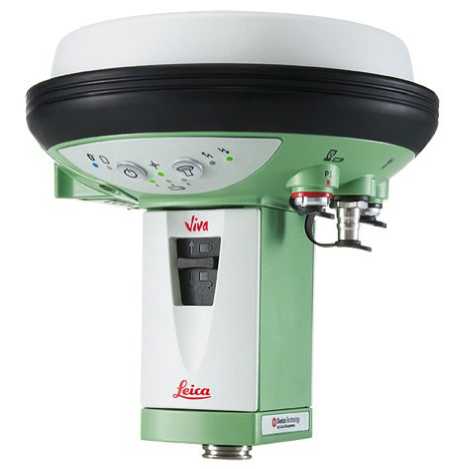

Рисунок 2 - Внешний вид аппаратуры геодезической спутниковой Leica GS15
Пломбирование крепёжных винтов корпуса приемника Leica GS10, Leica GS15 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Программное обеспечение
Leica GS10, Leica GS15 имеет встроенное ПО «Leica ME_fw», ПО контроллера «Leica SmartWorx Viva», а также ПО «Leica Geo Office» и ПО «Leica Infinity», устанавливаемые на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Leica ME fw |
Leica SmartWorx Viva |
Leica Geo Office |
Leica Infinity |
|
Номер версии (идентификационный номер ПО), не ниже |
6.510 |
5.61 |
8.40 |
1.2.2 |
|
Цифровой идентификатор ПО |
03BC23EA |
AC410EE1 |
3ABB230F |
32BBC07C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных
и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 -2014.
Технические характеристики
Таблица 2
|
Наименование характеристик |
Значение характеристики | |
|
Модель |
Leica GS10 |
Leica GS15 |
|
Тип приёмника |
Многочастотный, многосистемный | |
|
Количество каналов |
555 | |
|
Принимаемые сигналы |
GPS: L1/L2/L2C/L5. ГЛОНАСС: L1/L2. GALILEO: E1/E5a/E5b/Alt-BOC BeiDou: B1, B2 SBAS: WAAS, EGNOS, GAGAN, MSAS, QZSS SmartLink (L-band) | |
|
Режимы измерений приращений координат |
«Статика», «Быстрая статика», «Статика. Длительные сеансы», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения | |
|
(DG |
PS)» | |
|
Тип антенны |
AS05 / AS11 / AR10 /AR25 |
Встроенная, модель GS15 |
|
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Статика», «Быстрая статика», мм: - в плане - по высоте |
(3,0+0,540-60)* (5,0+0,540-6о)* где D - измеряемо |
(3,0+0,540-60) (5,0+0,540-6о) е расстояние в мм |
Продолжение таблицы 2
|
Наименование характеристик |
Значение характеристики | |
|
Модель |
Leica GS10 |
Leica GS15 |
|
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме, «Статика. Длительные наблюдения»**, мм: - в плане - по высоте |
(3,010,Г10-6-D)* (з,5+0,440-6о)* где D - измеряемое р |
(3,0+0,140-60) (з,5+0,440-6о) асстояние в мм |
|
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Кинематика», «Кинематика в реальном времени (RTK) ***, мм: - в плане - по высоте |
(8,0+1,0-10-6-D)* (15,0l1,0-10-6-D)* где D - измеряемое р |
(8,0+1,0-10-6-D) (15,0+1,0-10-6-D) асстояние в мм |
|
Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Дифференциальные кодовые измерения (DGPS)», мм |
250* |
250* |
|
Источник электропитания: - напряжение, В - потребляемая мощность, Вт |
Внешний NiMH / внутренний Li-Ion 10,5 - 28 / 7,4 3,2 | |
|
Диапазон рабочих температур для приемника, °С |
от минус 40 до плюс 65 | |
|
Габаритные размеры, мм, не более: (ДХШ*В) или (ВхДиаметр) |
212x166x79 |
198x196 |
|
Масса, кг, не более |
1,20 |
1,34 |
- при использовании антенны модели AS05 / AS11 / AR10 /AR25
** - при устойчивом закреплении аппаратуры над пунктами, открытом небосводе,
отсутствии электромагнитных помех и многолучевого распространения сигналов спутников, а также хорошей конфигурации спутниковых группировок.
При наблюдении базовых линий свыше 30 км необходимо использование точных эфемерид спутников, при этом время наблюдений берётся из расчёта 10 минут + 2 минуты на каждый километр базовой линии, вплоть до 24 часов.
*** - при длине базисной линии до 30 км.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус Leica GS10, Leica GS15.
Комплектность
Таблица 3
|
Наименование |
Количество, ед. |
|
Приемник Leica GS10 |
1 |
|
Приемник Leica GS15 |
1 |
|
Спутниковая навигационная GNSS антенна |
1 |
|
Антенный кабель |
1 |
|
Контроллер типа Leica CS |
1 |
|
Внешний УКВ/GMS-модем типа GFU* |
1 |
|
Внутренний УКВ/GSM-модем типа SLG/SLR* |
1 |
|
Внешняя УКВ/GSM антенна* |
1 |
|
Адаптер трегера |
1 |
|
Трегер |
1 |
|
Карта памяти |
1 |
|
Транспортировочный кейс |
1 |
|
Измеритель высоты антенны |
1 |
|
Комплект интерфейсных кабелей |
1 |
|
Крепление на штатив для контроллера |
1 |
|
Аккумуляторная батарея |
3 |
|
Внешняя аккумуляторная батарея* |
1 |
|
Зарядное устройство для АКБ |
1 |
|
Резервная аккумуляторная батарея для контроллера* |
1 |
|
Держатель для контроллера CS на веху |
1 |
|
Зажим для держателя |
1 |
|
Адаптер питания контроллера* |
1 |
|
Руководство по эксплуатации |
1 |
* - по заказу потребителя
Сведения о методах измерений
Методика измерений приведена в документах «Аппаратура геодезическая спутниковая Leica GS10, Leica GS15. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений».
РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
Техническая документация компании «Leica Geosystems AG», Швейцария.
